Bestandteile der Heizzentrale
- 1. Die Verkleidung
Die Verkleidung der BRUNNER Heizzentrale besteht aus gepulvertem Stahlblech. Alle Teile der Hydraulikbox bequem und ohne Werkzeug erreichbar.

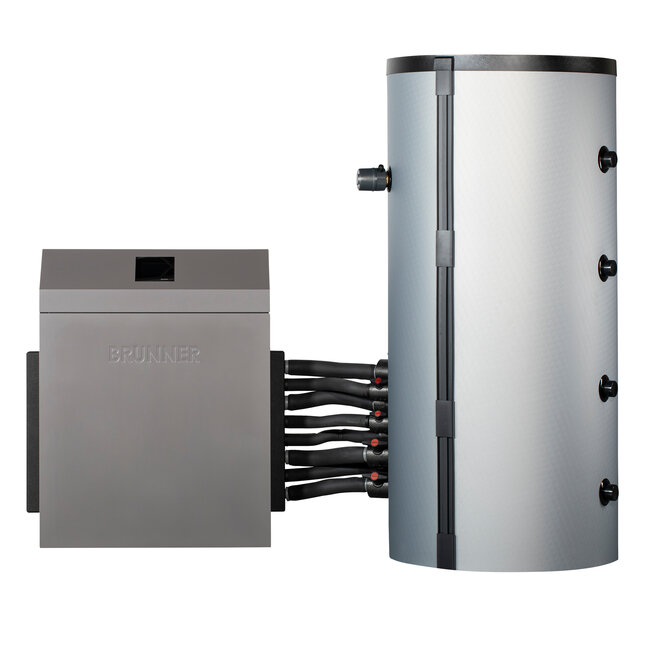

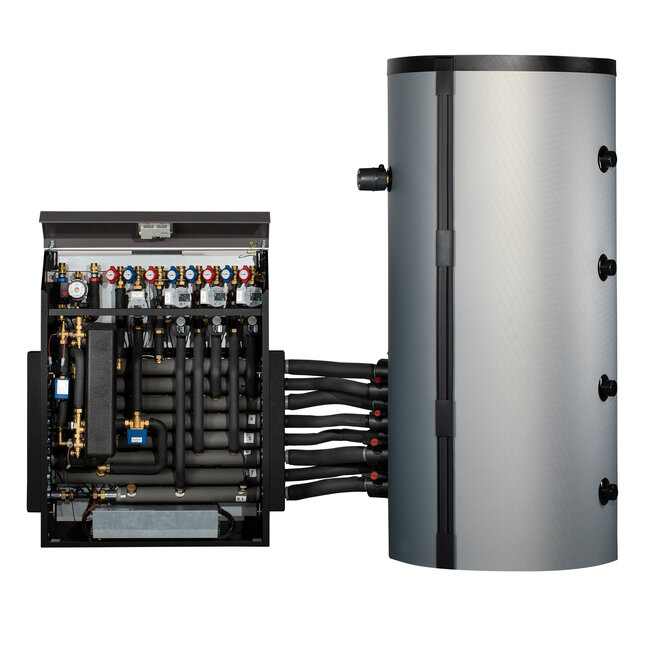

- 2. Die Hydraulikbox
Unter Hydraulikbox verstehen wir von BRUNNER die abgestimmte, kompakte Grundinstallation aller technischen Komponenten, die für ein Pufferspeicher basierendes Heizsystem notwendig sind. Also das perfekte Zusammenspiel zwischen Wärme erzeugen, sammeln und verteilen. Die Hydraulikbox misst lediglich 108 x 40 cm, doch hinter ihrem Gehäuse sind sämtliche Anschlüsse für Wärmeerzeuger, Heizkreise oder Warmwassersysteme platzsparend und übersichtlich untergebracht. Die Box funktioniert wie eine Steckdosenleiste für Wärmeanschlüsse. Zudem ist sie indivividuell kundenspezifisch konfiguriert und montiert – das bedeutet vor Ort den geringsten Montageaufwand.
- 3. Die Energiesparpumpen
In der Heizzentrale von BRUNNER werden zum Schutz der Ressourcen und Effizienzsteigerung durchgehend Energiesparpumpen verwendet. Die Modelle sind drehzahlgeregelt und besonders leistungsstark. Im Festbrennstoffkessel sowie im Trinkwasserkreis werden die Pumpen per PWM-Signal direkt und dem Bedarf entsprechend gesteuert; im Solarkreis kommt die klassische Regelung mittels Phasenanschnitt zum Einsatz.
- 4. Die Heizkreiserweiterung
Für ein Einfamilienhaus reichen üblicherweise zwei geregelte Heizkreise aus. Mit der BRUNNER-Heizkreiserweiterung können jeweils zwei weitere gemischte Heizkreise seitlich – und damit außerhalb der Heizzentrale – angeschlossen werden. Alles ist in einer Steuerung vereint und über ein Display zu bedienen.
- 5. Die Notstromversorgung
Der Ladeinverter NV 500/1000 sichert die Stromversorgung für einen Scheitholzkessel mit Heizungsanlage während einer Abbrandphase. Zusätzlich schützt er die Wärmepumpe vor dem Einfrieren bei Stromausfall. Interne Relais reagieren im Bedarfsfall innerhalb von zehn Millisekunden und schalten auf Batteriebetrieb um.
- 6. Systemspeicher
Hier werden alle Energieströme gesammelt, gespeichert und nach Bedarf wieder abgegeben. Der Systemspeicher von BRUNNER ist ein Schichtladespeicher, der für regenerative Wärmeträger optimiert wurde.
- 7. Verbraucher Heizung
Die BHZ ist dabei für den Einsatz mit allen gängigen Heizsystemen ausgelegt, von Heizkörper, Wandheizung, Fußbodenheizung bis hin zu Schwimmbädern.
- 8. Verbraucher Warmwasser
Es gibt zwei Möglichkeiten um Warmwasser zu erhalten: ein Frischwassermodul mit Plattenwärmetauscher für 40 l/min zur effizienten Warmwassererzeugung oder alternativ ein nebenstehender Warmwasserspeicher (Boiler).
- 9. Wärmeerzeuger Strom Photovoltaik
Der bei Bedarf im Systemspeicher integrierte Elektroheizstab (9 kW) kann direkt als elektrische Heizung oder als Ergänzung für bestehende Wärmeerzeuger genutzt werden. Er lässt sich stufenlos regeln und eignet sich damit ideal für die Nutzung von solaren Erträgen.
Made in Bayern
Wir setzen auf Qualität & hochwertige Komponenten
Spart Kosten & Installationsaufwand
Die BRUNNER Heizzentrale wird für jede Heizsituation individuell von uns vorkonfiguriert und zusammengebaut. Dadurch wird die Montagezeit auf ein Minimum reduziert und der Anschluss ist simpel umsetzbar.
Regenerative Erträge haben immer Vorfahrt
In Ausführung mit fossilen Wärmeerzeugern entscheidet der Betreiber, ob diese als wärmetechnisches Backup oder als Hauptheizung genutzt werden. Das Konzept ist auch hier klar vorgegeben: Regenerative Energien nutzen und den Einsatz fossiler Wärmeträger so weit wie möglich reduzieren. Sollte sich die Lebenssituation ändern, lässt sich die Wahl der Wärmeerzeuger und -verbraucher entsprechend anpassen.
Perfekte Integration von Solarstrom
Mit der BRUNNER Heizzentrale lässt sich überschüssiger Solarstrom als weitere Wärmequelle nutzen. BRUNNER hat eine einfache Plug & Play Lösung für das Handwerk entwickelt. Ohne Spezialkenntnisse lassen sich Photovoltaiksysteme ab 3 kWp universell in das Heizkonzept der BRUNNER Heizzentrale integrieren. Alle erforderlichen Komponenten (Stromzähler, Leistungsregler) sind aufeinander abgestimmt.
Energieersparnis & Effizienzsteigerung
Der Systemspeicher funktioniert nach dem Prinzip einer “thermischen Batterie”. Hier werden die Wärmeströme aufgenommen, zwischengespeichert und bei Bedarf wieder abgegeben. Aufgeheizt wird dabei nur so viel wie benötigt wird, gleichzeitig kann aber das komplette Puffervolumen zur Speicherung genutzt werden.
Die Wunderbox, die alles vereint
Eine Heizung ist nur so gut, wie ihre Steuereinheit
Regenerative Energien nutzen und den Einsatz fossiler Wärmeträger so weit wie möglich reduzieren: Mit der BRUNNER Heizzentrale (BHZ) wird aus deiner Heizung ein intelligentes Heizsystem.
In die Konzeption der BHZ haben wir unsere jahrzehntelange Erfahrung, die Wünsche unserer Kunden und Handwerkspartner sowie aktuelle, technische Entwicklungen einfließen lassen. Entstanden ist ein wandel- und erweiterbares System, das die moderne Heizung intelligent regelt. Eben ein Heizsystem der Zukunft.

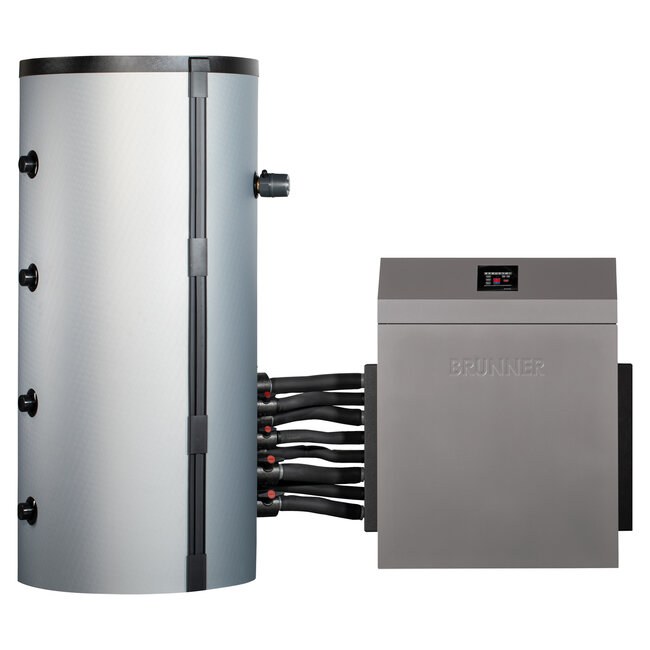

Der Systemspeicher
Hier werden alle Wärmeströme gesammelt, gespeichert und nach Bedarf wieder abgegeben. Dieser Pufferspeicher ist als Schichtladespeicher ausgeführt und für den Einsatz regenerativer Wärmeträger optimiert. Das Ziel der Schichtenspeicherung ist es, eine Durchmischung des Speicherwassers bei der Be- und Entladung zu vermeiden. Weil warmes und kaltes Wasser eine unterschiedliche Dichte aufweisen, kommt ein stabiles Temperaturprofil zustande. Heißes Wasser ist leichter und steigt nach oben. Kälteres Wasser sammelt sich im unteren Bereich an.
Sind alle Wärmeerzeuger und -verbraucher so aufeinander abgestimmt, dass keine hohen Ein- und Ausströmgeschwindigkeiten entstehen und die Erträge nur in den Speicherbereich eingespeist werden, in den sie vom Temperaturniveau her passen, bleibt dieses thermische Schichtprofil erhalten. Durch den Einsatz von Trennblech und Schichtladerohr können auch hohe Volumenströme beruhigt und Durchmischungseffekte bei extremen Nutzungsbedingungen minimiert werden.
Auf die richtige Größe kommt es an. Es stehen Pufferspeicher von 750-4.000 Liter Fassungsvermögen zur Auswahl. Die größeren Speicher ab 3.000 Liter werden dann verwendet, wenn besonders viel Wärme erzeugt und gespeichert werden soll – meist in Verbindung mit einem Scheitholzvergaser.
Basis einer Systemlösung
Am Systemspeicher der BRUNNER Heizzentrale können systemfremde Wärmepumpen hydraulisch eingebunden werden. Funktioniert, ist aber nicht perfekt. Eine gute Wärmepumpenheizung benötigt ein Konzept, bei dem alle Komponenten nicht nur hydraulisch, sondern auch geregelt aufeinander abgestimmt sind. Unverzichtbar, damit im Einfamilienhaus alle Wärmeerzeuger und –Verbraucher als eine gemeinsame Heizlösung funktionieren. Systemspeicher und Hydraulikbox der BRUNNER Heizzentrale sind speziell auf die Anforderungen der BRUNNER Wärmepumpe ausgelegt. Eine zentrale Steuerung mit einer gemeinsamen Software. Nur in dieser Ausführung lassen sich Heizung und weitere Wärmeerzeuger zu einem schlüsselfertigen Heizkonzept kombinieren.
Individuelle Kamin- und Ofenanlagen mit wasserführenden Holzbrandfeuerungen werden von Fachbetrieben des Ofenbauerhandwerks gestaltet.
Die BRUNNER Wärmepumpe kann mehr. Sie ist nicht nur Lieferant, sondern in das Zusammenspiel der Wärmeerzeuger eingebunden: Wird ein wasserführender Ofen eingeheizt, wartet die BRUNNER Wärmepumpe ab, ob die zeitnah zu erwartenden Wärmeerträge ausreichen. Erzeugt die Photovoltaikanlage Überschüsse, wird entschieden, ob diese über den Betrieb der Wärmepumpe energetisch vervielfacht werden oder den Elektrostab im Systemspeicher direkt beheizen. Und wenn Wärme benötigt wird, entscheidet die Anforderung über das Temperaturniveau. Nur so viel wie sein muss.
Alle Energieflüsse auf einen Blick
Mit der BRUNNER Heizzentrale hast du alle thermischen Energieflüsse deiner Wärmeerzeuger übersichtlich und transparent vor dir. Diese lassen sich um die elektrischen Energieflüsse mit dem BRUNNER Energiemanager ergänzen.
Mit dem Energiemanager erhältst du zudem eine besonders einfache und übersichtliche Darstellung. Die moderne Benutzeroberfläche zeigt dir auf einen Blick, wie Strom und Wärme effizient für Heizung, Warmwasser oder auch zum Laden deines E-Autos genutzt und verteilt werden.
Dank intelligenter Steuerung passt er die Verteilung von Strom und Wärme flexibel an den jeweiligen Bedarf an und sorgt so für das Maximum an Effizienz. Mit ihm hast du die volle Flexibilität und Kontrolle über deine Energie.
Mobiles Steuern deiner Heizung
Mit myBRUNNER
Mit dem myBRUNNER-Zugang kannst du deine Heizung ganz bequem via Internet von überall aus steuern. Dafür bieten wir zur Nutzung für das Smartphone oder Tablet eine passende App an. Zusätzlich ist auch die Browser basierte Bedienung über myBRUNNER möglich.
Die Steuerung funktioniert über die bereits bekannte Oberfläche des Touchdisplays, so stehen dir Zuhause und unterwegs dieselben Funktionen zur Verfügung.
Innerhalb weniger Minuten ist der Online-Zugang dafür eingerichtet und ist besonders bei Statusmeldungen der Anlage sehr nützlich. Außerdem hast du die Möglichkeit, dich per E-Mail über relevante Infos und den aktuellen Heizungsstatus informieren zu lassen.
Die verschiedenen Heizlösungen
Wärmepumpen-Ofenheizung - zur Unterstützung der Wärmepumpe
Im Neubau sind Wärmepumpen heute eine Selbstverständlichkeit. Luft-Wasser-Wärmepumpen haben aufgrund des geringeren Installationsaufwandes den höchsten Marktanteil. Ihr Funktionsprinzip: sie entziehen der Außenluft Wärme und geben diese an das Heizsystem ab. Mit nur einem Kilowatt Betriebsstrom kann mit der heutigen Technik bis zu fünfmal so viel Heizleistung erzielt werden.
Wenn die Außentemperaturen sinken, lässt die Effizienz der Wärmepumpe nach. Gerade dann macht es nicht nur Freude den Ofen im Haus anzuheizen, sondern auch Sinn. Der Mehrwert für das Heizsystem liegt am integrierten Kessel des Ofens/Kamins, der das Heizwasser erwärmt.
Heizen mit Pellets - die vollautomatische Holzheizung
Pelletkessel ersparen die Arbeit mit dem Stückgut und machen unabhängig von der Preisentwicklung für Öl, Gas und Strom. Natürlich kann eine Pelletheizung auch im Sommer betrieben werden. In der Praxis bewährt sich die Kombination mit einer Solaranlage. Diese muss nicht groß ausfallen, da die Trinkwassererwärmung im Vordergrund steht. Das Konzept der BRUNNER Heizzentrale unterstützt thermische als auch photovoltaische Solaranlagen.
Heizen mit Scheitholz - für hohen Wärmebedarf
Scheitholz ist der am häufigsten eingesetzte Holzbrennstoff und älteste Form des Holzheizens. Je nach Größe und Leistung eines Holzvergaserkessels wird in der Heizsaison alle 2-3 Tage ein Abbrand gestartet. In Kombination mit einer Solaranlage muss der Kessel in den Sommermonaten für die Warmwasserbereitstellung nicht gefeuert werden.
